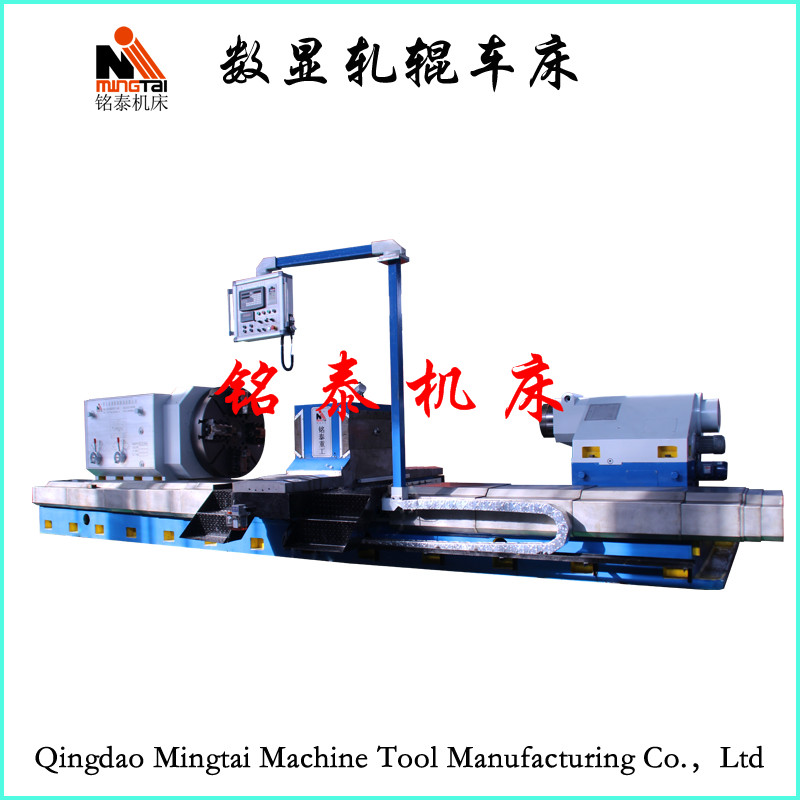

数显轧辊车床系列

机床概述

数控轧辊车床系列，适用于加工高速钢、硬质合金钢等材质的工件，对黑色金属、有色金属和部分非金属的轴类、轧辊类和盘类零件，进行车削外圆、端面、切槽、切断、镗孔、螺纹、曲面和圆锥面等工艺。机床床身采用整体三导轨，拖板与床身导轨之间采用贴塑结构，伸缩式钢板防护罩全封闭防护，机床采用下排屑方式，排屑方便，刀架横向采用滚珠丝杠，纵向采用高精度齿条及双齿棒消隙结构，提高了刀架的传动精度。机床还具有单独油泵，强制润滑，以及快速移动、终端保险等功能。转速、进给量和功率特性等设计合理，均能很好地满足多种零件的粗精加工需要。
   我公司设计研发的CK84--系列数控轧辊车床，主轴箱重新设计和优化，利用三维建模和模拟运动后的主轴箱运转更加稳定，换挡变速更加平顺，档位更加丰富，转速范围进一步扩大。
   其次，自动走刀系统的集成。变频器和伺服电机的使用促使了机床自动化水平的提高，同时进一步提高了机床精度，降低了故障率，提高了操作的安全性和便捷性。
   本机床承载能力大、刚形强、外形美观、操作方便能够车削各种零件的内外圆柱面、端面、圆弧等成型表面，是加工各类轧辊的理想设备。

电话：0532-83205888 传真：0532-83205777

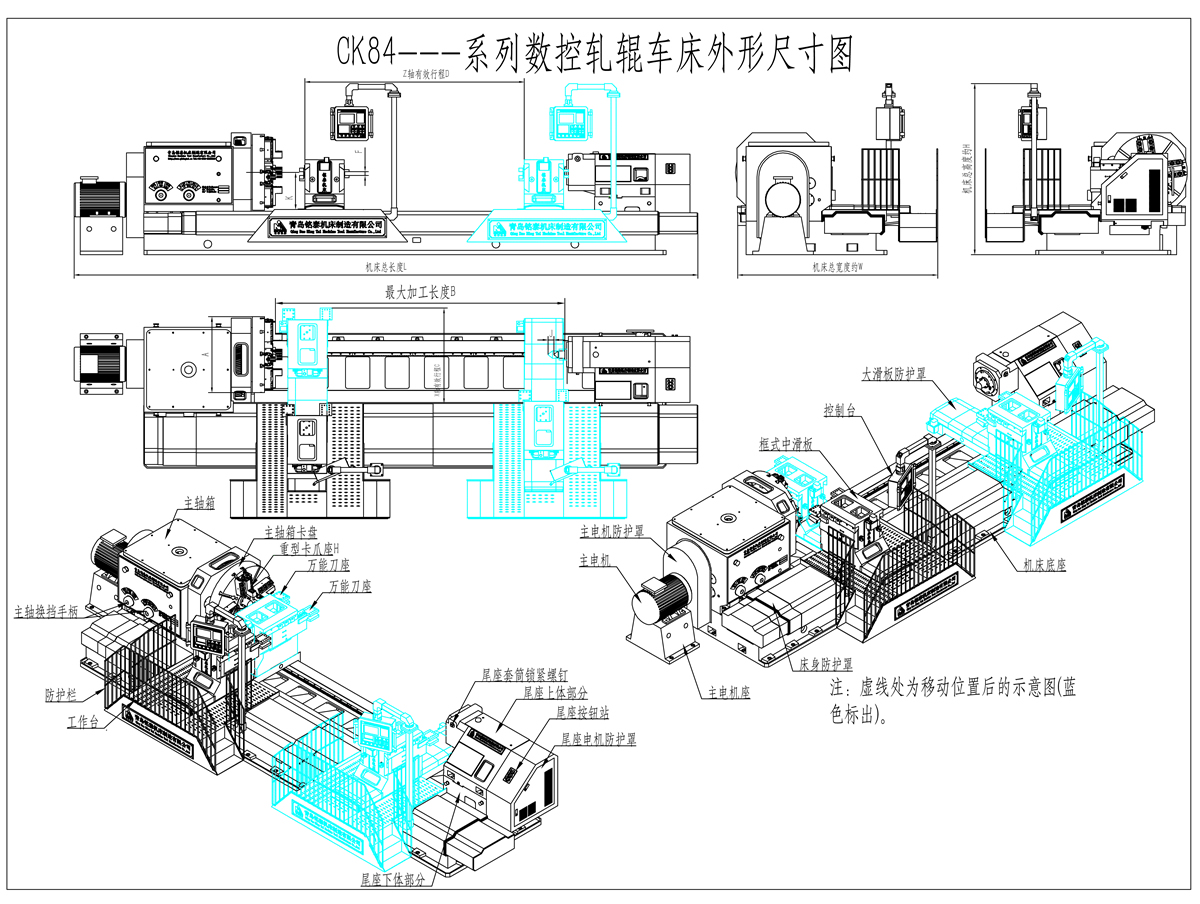

外型尺寸

CK84---系列数控轧辊车床选型尺寸表

名称/型号	单位/符号	CK8465	CK8480	CK84100	CK84125	CK84160	CK84200
				基本参数
生产品牌		铭泰机床	铭泰机床	铭泰机床	铭泰机床	铭泰机床	铭泰机床
床身导轨形式		矩形三导轨	矩形三导轨	矩形三导轨	矩形三导轨	矩形三导轨	矩形三导轨
工件加工直径K*2	mm	φ650mm	φ800mm	φ1000mm	φ1250mm	φ1600mm	φ2000mm
床身导轨宽度	mm	1000mm	1100mm	1400mm	1600mm	1800mm	2000mm
卡盘直径A	mm	φ630mm四爪单动	φ800mm四爪单动	φ1000四爪单动	φ1250mm四爪单动	φ1600mm四爪单动	φ2000mm四爪单动
卡爪座长度H	mm	250mm重型卡爪座	250mm重型卡爪座	320mm重型卡爪座	320mm重型卡爪座	320mm重型卡爪座	320mm重型卡爪座
最大加工长度B	mm	4000mm	5000mm	8000mm	12000mm	15000mm	20000mm
工件重量(承重)	T	10T	18T	25T	32T	40T	50T
主轴直径	mm	φ190mm	φ220mm	φ260mm	φ300mm	φ300mm	φ360mm
主轴级数	级	3级	3级	3级	3级	3级	6级
主轴转速	r/min	5~260r/min	2~165r/min	2~130r/min	2~130r/min	2~80r/min	0.5~80r/min
主轴顶尖规格		公制80 1:7	公制80 1:7	公制100 1:7	公制120 1:7	公制120 1:7	公制160 1:7
X轴行程C	mm	50-325mm	50-400mm	50-500mm	100-625mm	100-800mm	200-1000mm
Z轴行程D	mm	1000-4000mm	1000-5000mm	2000-8000mm	2000-12000mm	3000-15000mm	3000-20000mm
X轴快速	mm/min	2000mm/min	2000mm/min	2000mm/min	2500mm/min	2500mm/min	2500mm/min
Z轴快速	mm/min	2500mm/min	2500mm/min	2500mm/min	2500mm/min	2500mm/min	3000mm/min
刀架形式		框式刀版	框式刀版	框式刀版	框式刀版	框式刀版	框式刀版
压刀尺寸F	mm	40*40mm	40*40mm	50*50mm	50*50mm	70*70mm	70*70mm
尾座主轴直径	mm	φ240mm	φ290mm	φ290mm	φ320mm	φ320mm	φ410mm
尾座套筒行程J	mm	300mm	300mm	300mm	300mm	300mm	300mm
尾座移动方式		电动	电动	电动	电动	电动	电动
尾座顶尖规格		公制80 1:7	公制80 1:7	公制100 1:7	公制120 1:7	公制120 1:7	公制160 1:7
单刀架最大切削力	KN	40KN	50KN	50KN	80KN	100KN	150KN
花盘最大切削力	KN/m	13KN/m	22KN/m	33KN/m	40KN/m	90KN/m	233KN/m
总切削力	KN	45KN	60KN	70KN	110KN	160KN	210KN
数控系统		西门子828D	西门子828D	西门子828D	西门子828D	西门子828D	西门子828D
				电机参数
主电机功率(DC)	KW	22KW(按加工长度3000mm)	37KW(按加工长度3000mm)	45KW(按加工长度3000mm)	55KW(按加工长度5000mm)	75KW(按加工长度7000mm)	128KW(按加工长度8000mm)
润滑电机功率	KW	0.37KW	0.37KW	0.55KW	0.55KW	0.55KW	0.55KW
				精度参数
机床圆柱度	mm	0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm
机床平面度	mm	0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm
机床粗糙度	Ra	Ra3.2	Ra3.2	Ra3.2	Ra3.2	Ra3.2	Ra3.2
外形尺寸LWH	mm	约600020001400mm	约750022001650mm	约810027501950mm	约1000031002150mm	约1050032002400mm	约1250036002650mm
机床重量	T	约20T(3m)	约23T(3m)	约26T(3m)	约35T(5m)	约46T(7m)	约65T(8m)

参数尺寸

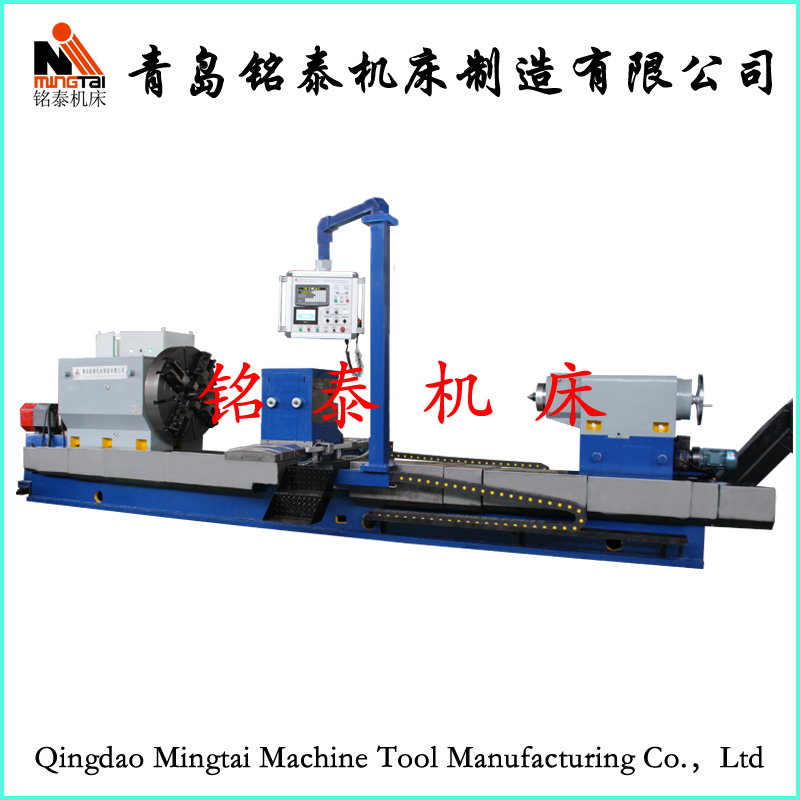

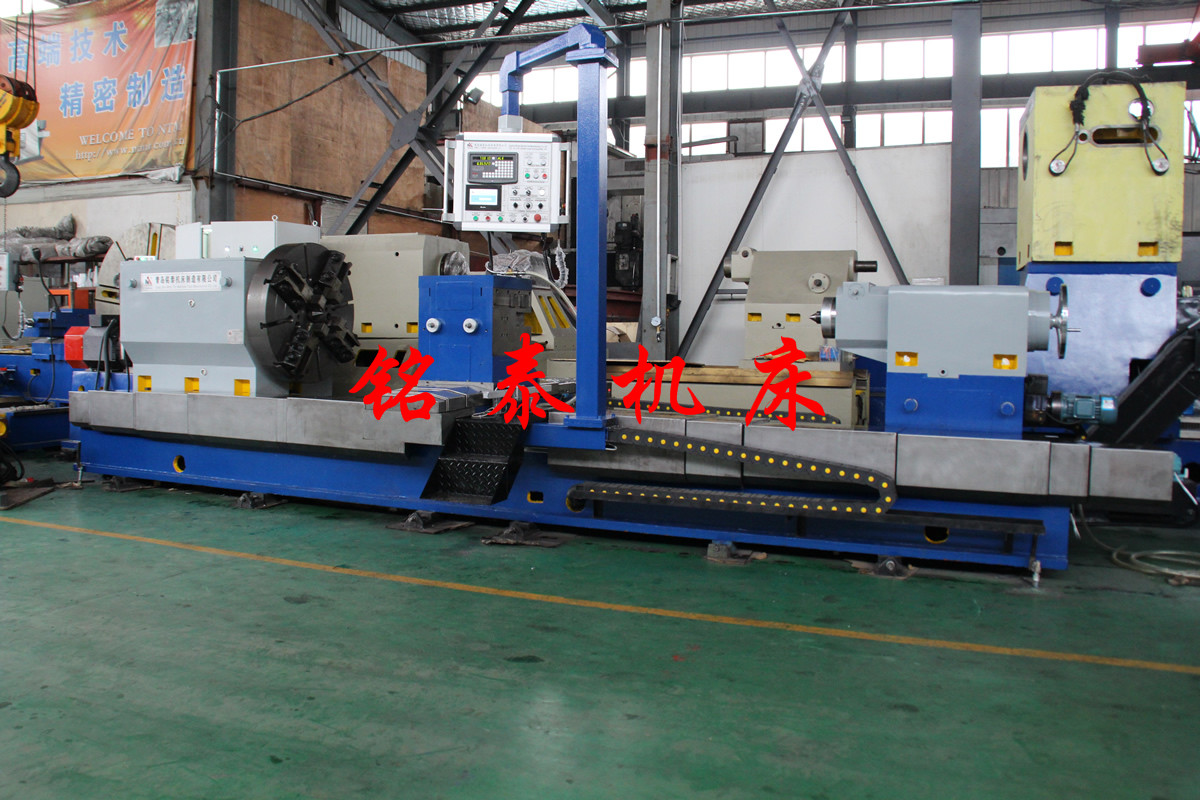

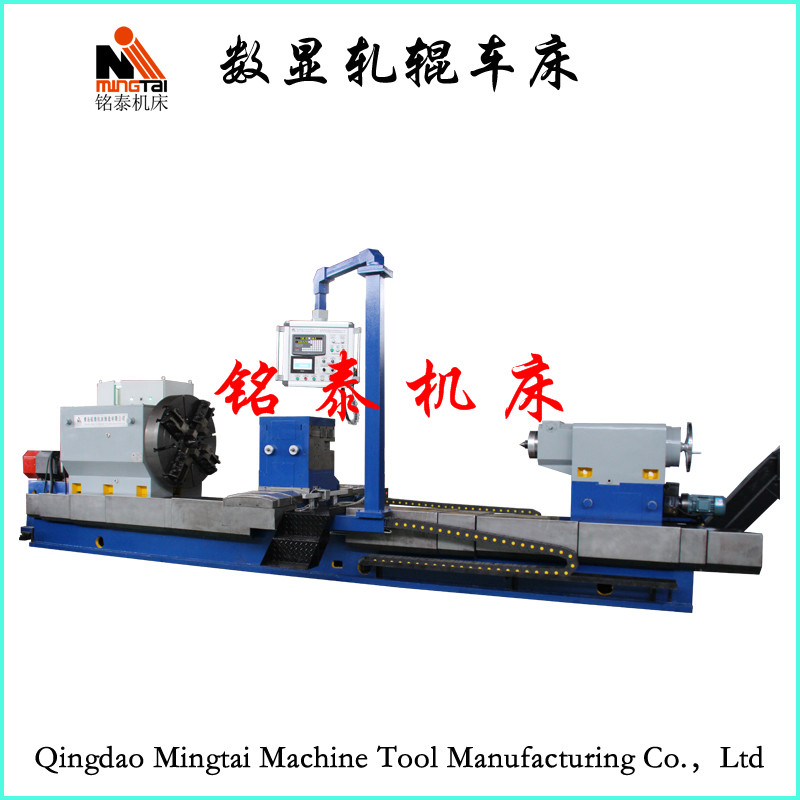

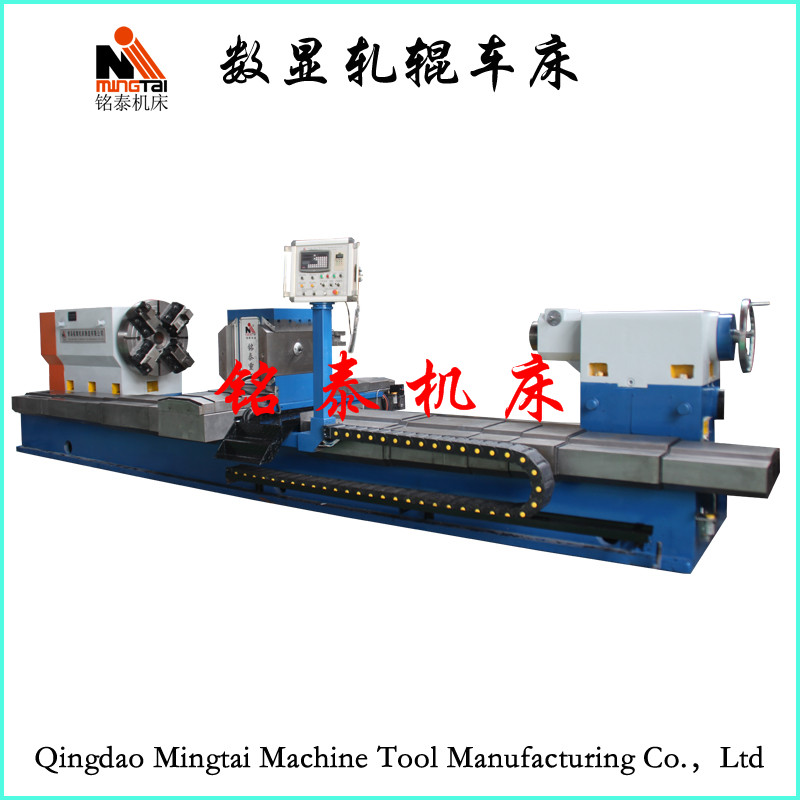

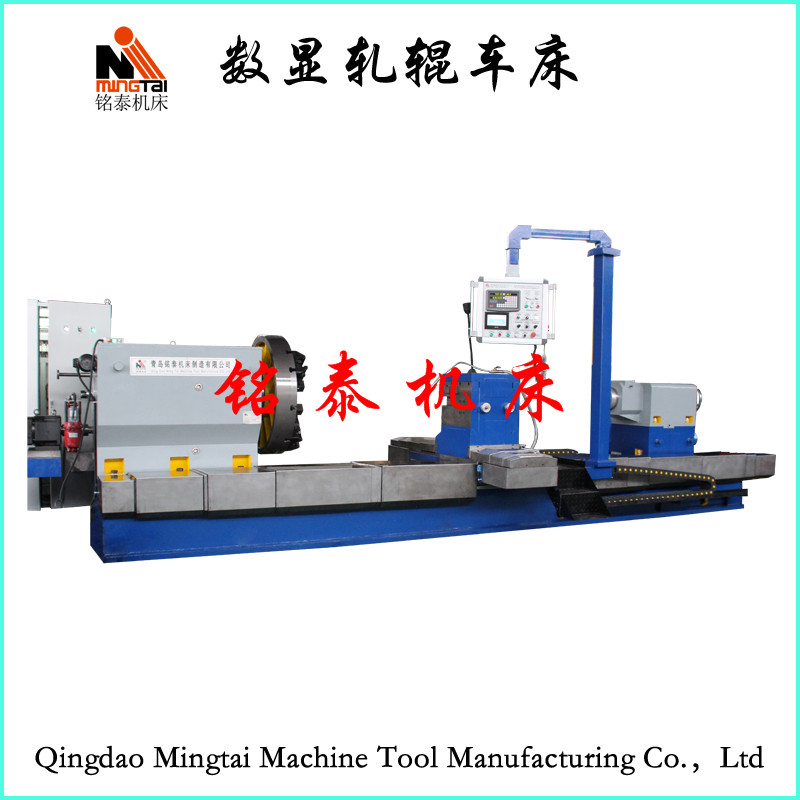

产品实拍
