    数控重型轧辊车床



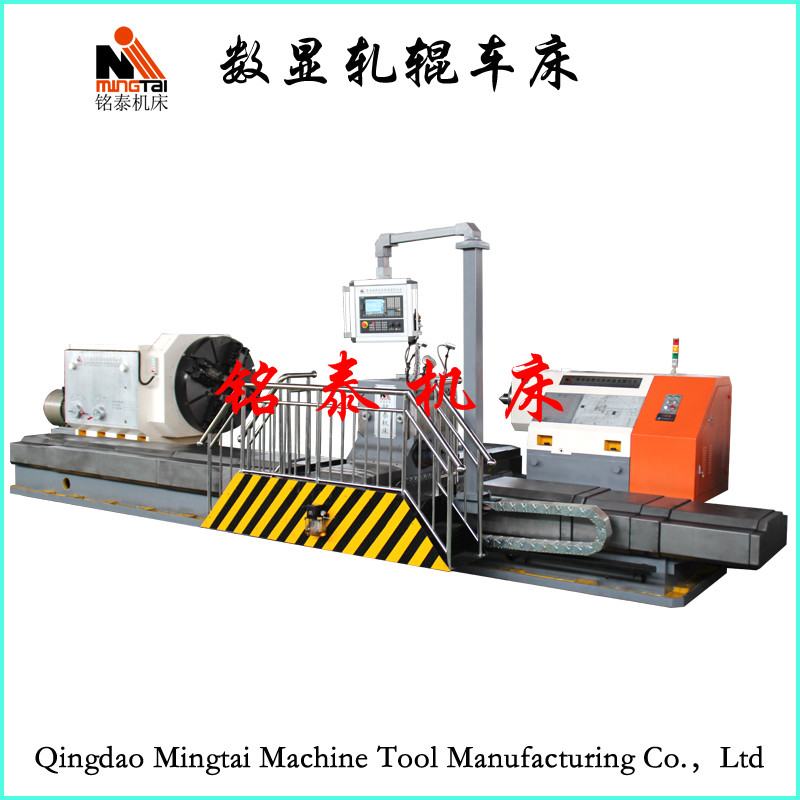

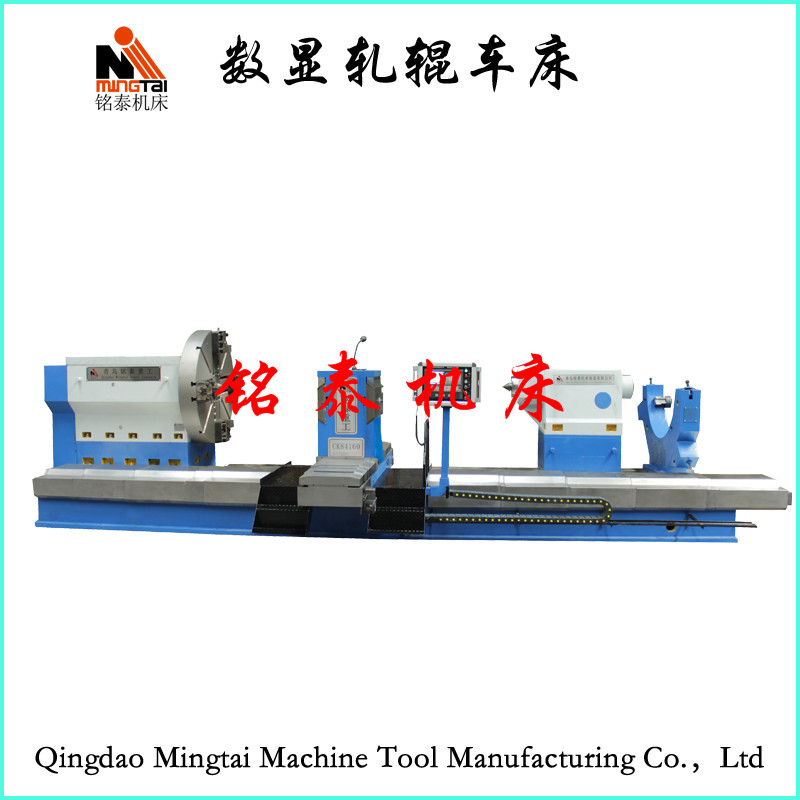

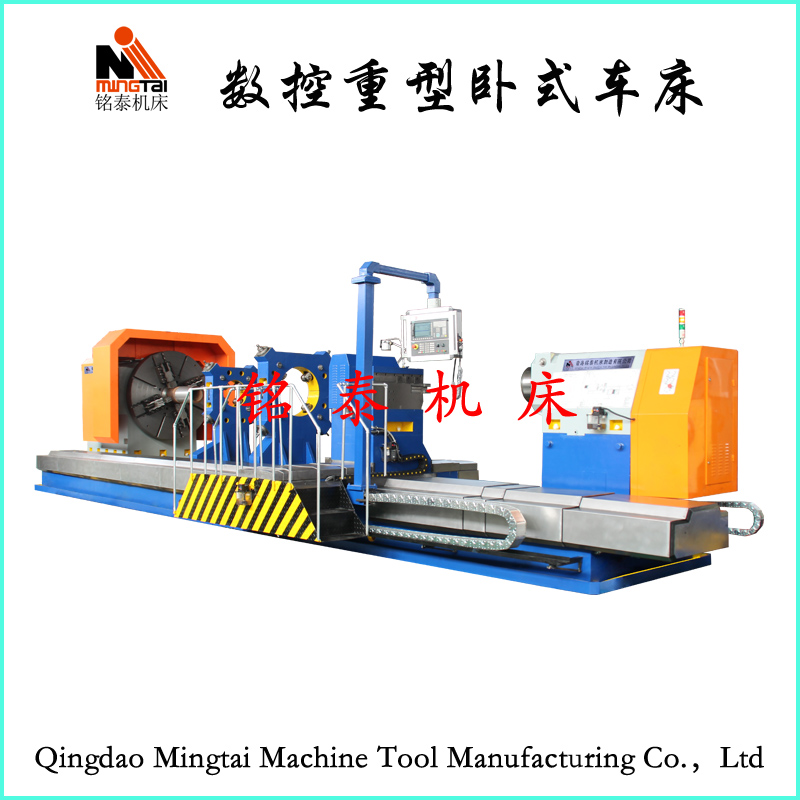

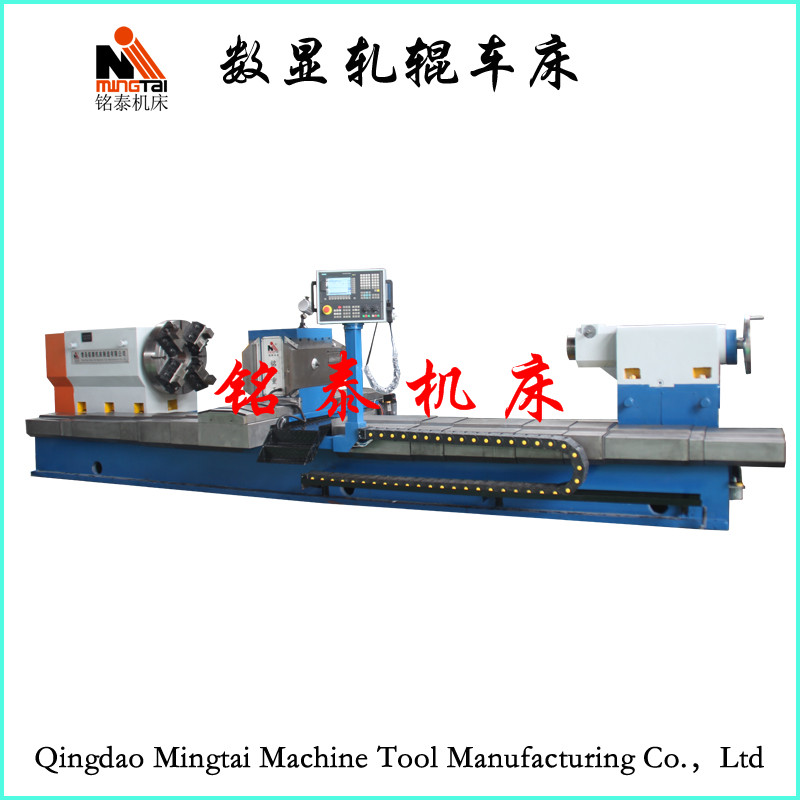

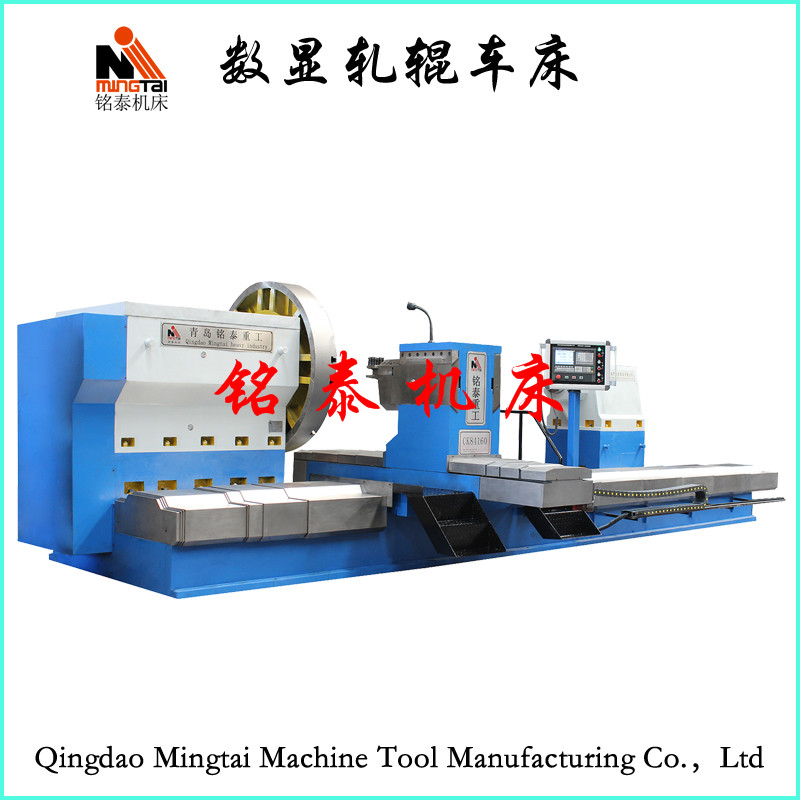

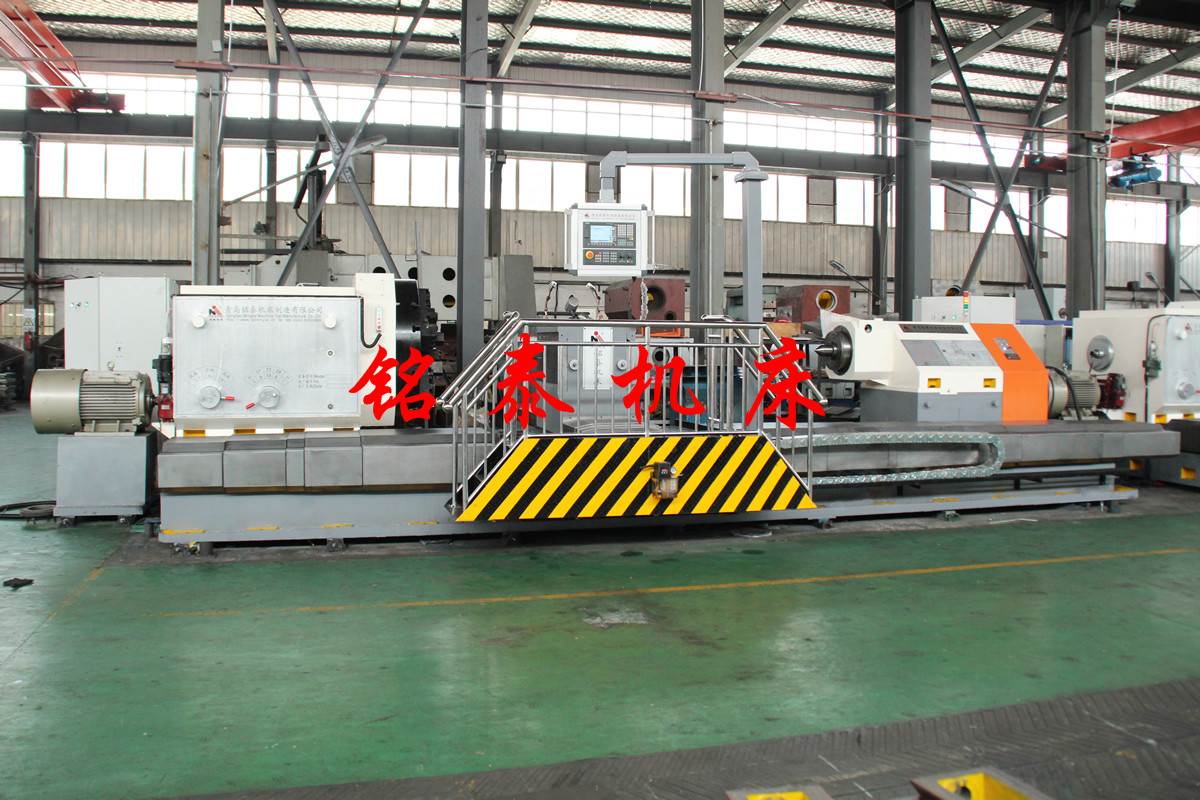

    机床概述

    数控轧辊车床系列,适用于加工高速钢、硬质合金钢等材质的工件,对黑色金属、有色金属和部分非金属的轴类、轧辊类和盘类零件,进行车削外圆、端面、切槽、切断、镗孔、螺纹、曲面和圆锥面等工艺。机床床身采用整体三导轨,拖板与床身导轨之间采用贴塑结构,伸缩式钢板防护罩全封闭防护,机床采用下排屑方式,排屑方便,刀架横向采用滚珠丝杠,纵向采用高精度齿条及双齿棒消隙结构,提高了刀架的传动精度。机床还具有单独油泵,强制润滑,以及快速移动、终端保险等功能。转速、进给量和功率特性等设计合理,均能很好地满足多种零件的粗精加工需要。
       我公司设计研发的CK84--系列数控轧辊车床,主轴箱重新设计和优化,利用三维建模和模拟运动后的主轴箱运转更加稳定,换挡变速更加平顺,档位更加丰富,转速范围进一步扩大。
       其次,自动走刀系统的集成。变频器和伺服电机的使用促使了机床自动化水平的提高,同时进一步提高了机床精度,降低了故障率,提高了操作的安全性和便捷性。
       本机床承载能力大、刚形强、外形美观、操作方便能够车削各种零件的内外圆柱面、端面、圆弧等成型表面,是加工各类轧辊的理想设备。

      电 话:0532-83205888   传 真:0532-83205777

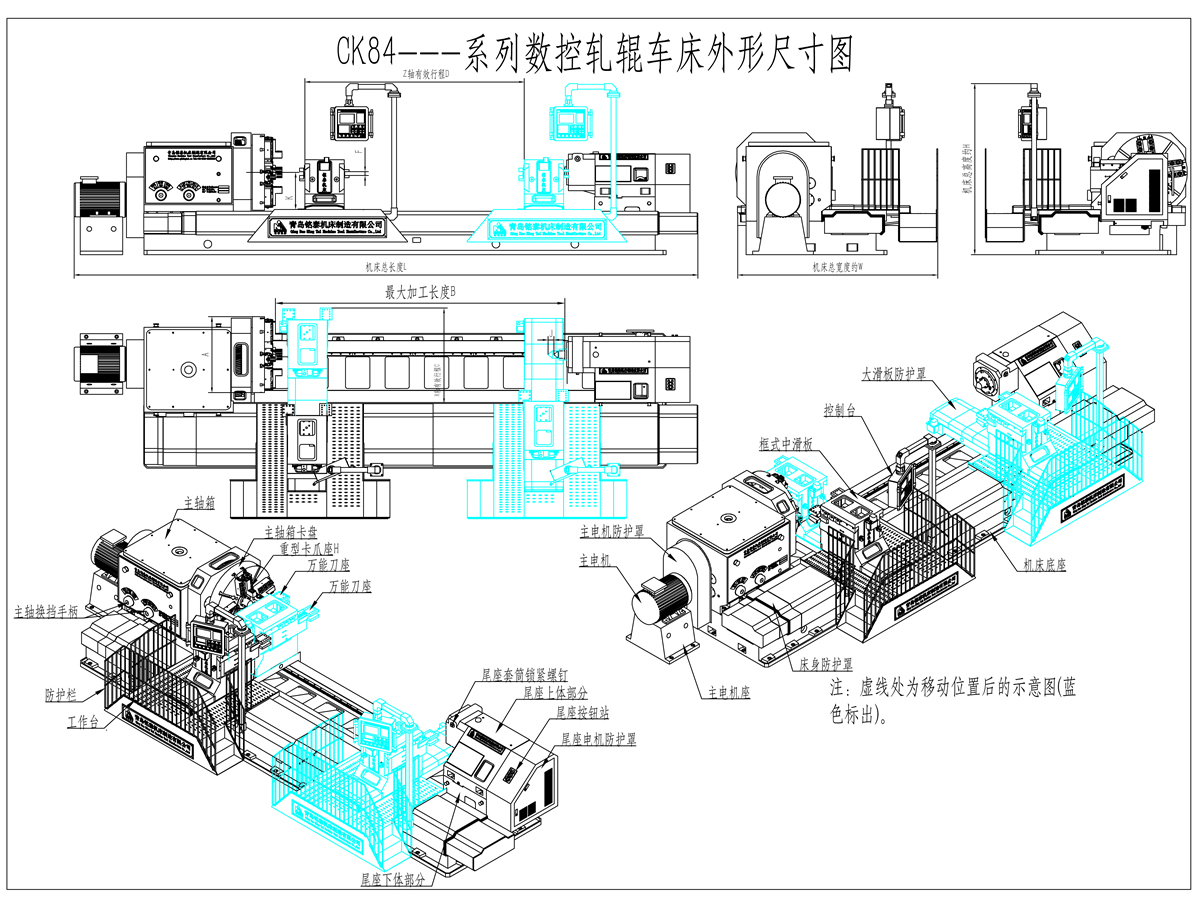

    外型尺寸

    CK84---系列数控轧辊车床选型尺寸表

    名称/型号

    单位/符号

    CK8465

    CK8480

    CK84100

    CK84125

    CK84160

    CK84200









    基本参数







    生产品牌



    铭泰机床

    铭泰机床

    铭泰机床

    铭泰机床

    铭泰机床

    铭泰机床

    床身导轨形式



    矩形三导轨

    矩形三导轨

    矩形三导轨

    矩形三导轨

    矩形三导轨

    矩形三导轨

    工件加工直径K*2

    mm

    φ650mm

    φ800mm

    φ1000mm

    φ1250mm

    φ1600mm

    φ2000mm

    床身导轨宽度

    mm

    1000mm

    1100mm

    1400mm

    1600mm

    1800mm

    2000mm

    卡盘直径A

    mm

    φ630mm四爪单动

    φ800mm四爪单动

    φ1000四爪单动

    φ1250mm四爪单动

    φ1600mm四爪单动

    φ2000mm四爪单动

    卡爪座长度H

    mm

    250mm重型卡爪座

    250mm重型卡爪座

    320mm重型卡爪座

    320mm重型卡爪座

    320mm重型卡爪座

    320mm重型卡爪座

    最大加工长度B

    mm

    4000mm

    5000mm

    8000mm

    12000mm

    15000mm

    20000mm

    工件重量(承重)

    T

    10T

    18T

    25T

    32T

    40T

    50T

    主轴直径

    mm

    φ190mm

    φ220mm

    φ260mm

    φ300mm

    φ300mm

    φ360mm

    主轴级数

    3级

    3级

    3级

    3级

    3级

    6级

    主轴转速

    r/min

    5~260r/min

    2~165r/min

    2~130r/min

    2~130r/min

    2~80r/min

    0.5~80r/min

    主轴顶尖规格



    公制80 1:7

    公制80 1:7

    公制100 1:7

    公制120 1:7

    公制120 1:7

    公制160 1:7

    X轴行程C

    mm

    50-325mm

    50-400mm

    50-500mm

    100-625mm

    100-800mm

    200-1000mm

    Z轴行程D

    mm

    1000-4000mm

    1000-5000mm

    2000-8000mm

    2000-12000mm

    3000-15000mm

    3000-20000mm

    X轴快速

    mm/min

    2000mm/min

    2000mm/min

    2000mm/min

    2500mm/min

    2500mm/min

    2500mm/min

    Z轴快速

    mm/min

    2500mm/min

    2500mm/min

    2500mm/min

    2500mm/min

    2500mm/min

    3000mm/min

    刀架形式



    框式刀版

    框式刀版

    框式刀版

    框式刀版

    框式刀版

    框式刀版

    压刀尺寸F

    mm

    40*40mm

    40*40mm

    50*50mm

    50*50mm

    70*70mm

    70*70mm

    尾座主轴直径

    mm

    φ240mm

    φ290mm

    φ290mm

    φ320mm

    φ320mm

    φ410mm

    尾座套筒行程J

    mm

    300mm

    300mm

    300mm

    300mm

    300mm

    300mm

    尾座移动方式



    电动

    电动

    电动

    电动

    电动

    电动

    尾座顶尖规格



    公制80 1:7

    公制80 1:7

    公制100 1:7

    公制120 1:7

    公制120 1:7

    公制160 1:7

    单刀架最大切削力

    KN

    40KN

    50KN

    50KN

    80KN

    100KN

    150KN

    花盘最大切削力

    KN/m

    13KN/m

    22KN/m

    33KN/m

    40KN/m

    90KN/m

    233KN/m

    总切削力

    KN

    45KN

    60KN

    70KN

    110KN

    160KN

    210KN

    数控系统



    西门子828D

    西门子828D

    西门子828D

    西门子828D

    西门子828D

    西门子828D









    电机参数







    主电机功率(DC)

    KW

    22KW(按加工长度3000mm)

    37KW(按加工长度3000mm)

    45KW(按加工长度3000mm)

    55KW(按加工长度5000mm)

    75KW(按加工长度7000mm)

    128KW(按加工长度8000mm)

    润滑电机功率

    KW

    0.37KW

    0.37KW

    0.55KW

    0.55KW

    0.55KW

    0.55KW









    精度参数







    机床圆柱度

    mm

    0.03/300mm

    0.03/300mm

    0.03/300mm

    0.03/300mm

    0.03/300mm

    0.03/300mm

    机床平面度

    mm

    0.03/300mm

    0.03/300mm

    0.03/300mm

    0.03/300mm

    0.03/300mm

    0.03/300mm

    机床粗糙度

    Ra

    Ra3.2

    Ra3.2

    Ra3.2

    Ra3.2

    Ra3.2

    Ra3.2

    外形尺寸L*W*H

    mm

    约6000*2000*1400mm

    约7500*2200*1650mm

    约8100*2750*1950mm

    约10000*3100*2150mm

    约10500*3200*2400mm

    约12500*3600*2650mm

    机床重量

    T

    约20T(3m)

    约23T(3m)

    约26T(3m)

    约35T(5m)

    约46T(7m)

    约65T(8m)

    参数尺寸
