    标准大型落地车床



    机床概述

    大型落地车床系列产品,主要承担各种车削工作,能够车削多种零件的端面、外圆、内孔、切槽等工艺。机床主轴采用三支承结构,具有很好的刚度;机床采用下排屑方式,排屑方便。机床还具有单独油泵,强制润滑,以及快速移动、终端保险等功能。转速、进给量和功率特性等设计合理,均能很好地满足多种零件的粗精加工需要。
       我公司设计研发的CW--系列落地车床,主轴箱重新设计和优化,利用三维建模和模拟运动后的主轴箱运转更加稳定,换挡变速更加平顺,档位更加丰富,转速范围进一步扩大。
       其次,自动走刀系统的集成。变频器和伺服电机的使用促使了机床自动化水平的提高,同时进一步提高了机床精度,降低了故障率,提高了操作的安全性和便捷性。
       本机床承载能力大、刚形强、外形美观、操作方便能够车削各种零件的内外圆柱面、端面、圆弧等成型表面,是加工各种轮胎磨具及大平面盘类、各种法兰管件阀门、压力容器、矿山机械、环类零件理想设备。



      电 话:0532-83205888   传 真:0532-83205777

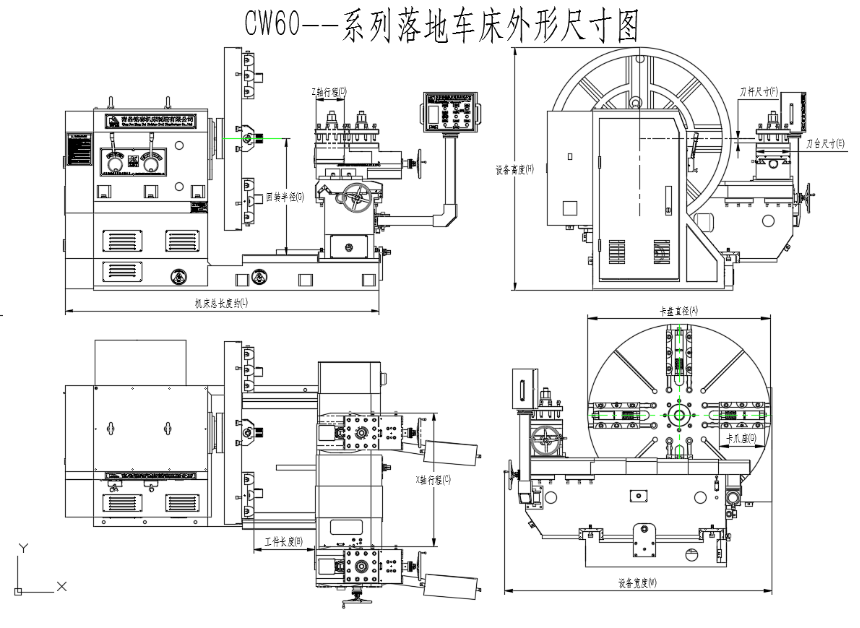

    外型尺寸

    CW60--系列落地车床选型尺寸表

    名称/型号

    单位/符号

    CW6016

    CW6018

    CW6020

    CW6025

    CW6030







    基本参数







    生产品牌



    铭泰机床

    铭泰机床

    铭泰机床

    铭泰机床

    铭泰机床

    回转直径G*2

    mm

    φ1600mm

    φ1800mm

    φ2000mm

    φ2500mm

    φ3000mm

    卡盘直径A

    mm

    φ1250mm

    φ14000mm

    φ1600m

    φ2000mm

    φ2500mm

    卡爪座长度G

    mm

    400mm

    400mm

    500m

    500mm

    500mm

    工件长度B

    mm

    500mm

    500mm

    500mm

    750mm

    1000mm

    工件重量

    T

    2T

    2T

    3T

    3T

    3T

    主轴直径

    mm

    190mm

    190mm

    190mm

    220mm

    260mm

    主轴级数

    6级

    6级

    6级

    3级

    3级

    主轴转速

    r/min

    14~108r/min

    14~108r/min

    13~86r/min

    4~106r/min

    4~106r/min

    X轴行程C

    mm

    800mm

    900mm

    1000mm

    1250mm

    1500mm

    Z轴行程D

    mm

    350mm

    350mm

    350mm

    350mm

    350mm

    X轴快速

    mm/min

    2500mm/min

    2500mm/min

    2500mm/min

    2500mm/min

    2500mm/min

    Z轴快速

    mm/min

    2000mm/min

    2000mm/min

    2000mm/min

    2000mm/min

    2000mm/min

    刀台尺寸E

    mm

    300*300mm

    300*300mm

    300*300mm

    300*300mm

    300*300mm

    刀杆尺寸F

    mm

    40*40mm

    40*40mm

    40*40mm

    0*40mm4

    40*40mm

    进给级数

    二十级

    二十级

    二十级

    二十级

    二十级







    电机参数







    主电机功率

    KW

    11KW

    11KW

    15KW

    18.5KW

    22KW

    进给电机功率

    KW

    2.3KW

    2.3KW

    2.3KW

    2.3KW

    2.3KW

    润滑电机功率

    KW

    0.37KW

    0.37KW

    0.37KW

    0.55KW

    0.55KW







    精度参数







    机床圆柱度

    mm

    0.03/300mm

    0.03/300mm

    0.03/300mm

    0.03/300mm

    0.03/300mm

    机床平面度

    mm

    0.03/300mm

    0.03/300mm

    0.03/300mm

    0.03/300mm

    0.03/300mm





    机床粗糙度

    Ra

    Ra3.2

    Ra3.2

    Ra3.2

    Ra3.2

    Ra3.2

    外形尺寸L*W*H

    mm

    约2800*1850*1800mm

    约2800*1950*1900mm

    约2800*2000*2000mm

    约3250*2650*2650mm

    约3500*3300*3200mm

    机床重量

    T

    约6T

    约6.5T

    约8T

    约12.5T

    约15T

    参数尺寸
