普通大型卧式车床

机床概述

大型卧式车床系列产品，主要承担各种车削工作，能够车削多种零件的端面、外圆、内孔、切槽等工艺。机床主轴采用三支承结构，具有很好的刚度；机床采用下排屑方式，排屑方便。机床还具有单独油泵，强制润滑，以及快速移动、终端保险等功能。转速、进给量和功率特性等设计合理，均能很好地满足多种零件的粗精加工需要。
   我公司设计研发的CW--系列大型卧式车床，主轴箱重新设计和优化，利用三维建模和模拟运动后的主轴箱运转更加稳定，换挡变速更加平顺，档位更加丰富，转速范围进一步扩大。
   其次，自动走刀系统的集成。变频器和伺服电机的使用促使了机床自动化水平的提高，同时进一步提高了机床精度，降低了故障率，提高了操作的安全性和便捷性。
   本机床承载能力大、刚形强、外形美观、操作方便能够车削各种零件的内外圆柱面、端面、圆弧等成型表面，是加工各种轮胎磨具及大平面盘类、各种法兰管件阀门、压力容器、矿山机械、环类零件理想设备。

电话：0532-83205888 传真：0532-83205777

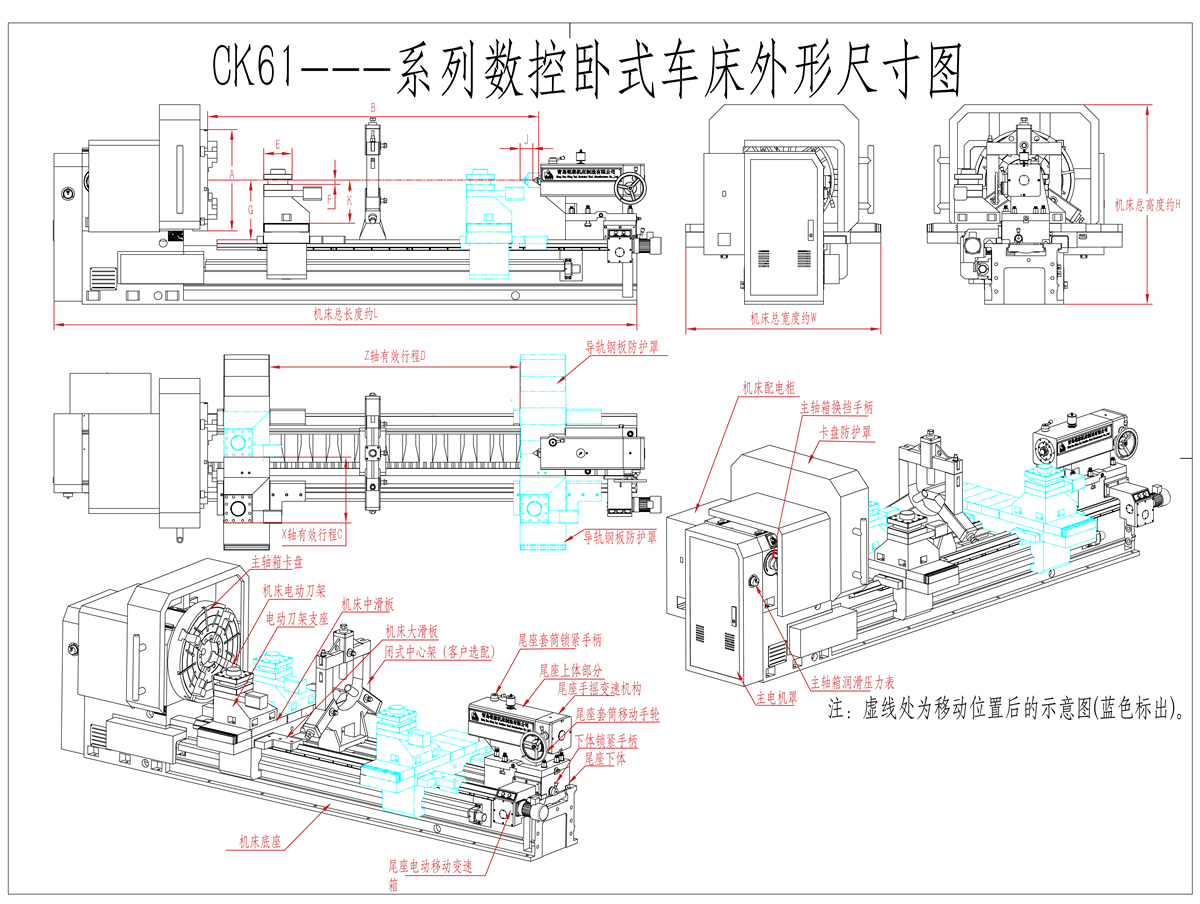

外型尺寸

CK61---系列数控卧式车床选型尺寸表

名称/型号	单位/符号	CK61160	CK61200	CK61250	CK61300	CK61250
			基本参数
生产品牌		铭泰机床	铭泰机床	铭泰机床	铭泰机床	铭泰机床
床身回转直径G*2	mm	φ800mm	φ1250mm	φ1600mm	φ2000mm	φ2500mm
刀架回转直径K*2	mm	φ400mm	φ850mm	φ1250mm	φ1600mm	φ2000mm
床身导轨宽度	mm	600mm	755mm	1100mm	1000mm	1250mm
卡盘直径A	mm	φ630mm四爪单动	φ800mm四爪单动	φ1250四爪单动	φ1600mm四爪单动	φ2000mm四爪单动
卡爪座长度H	mm	标准内嵌卡爪	标准内嵌卡爪	标准内嵌卡爪	400mm	500mm
工件长度B	mm	可根据客户需求定做	可根据客户需求定做	可根据客户需求定做	可根据客户需求定做	可根据客户需求定做
工件重量(承重)	T	2T	5T	10T	12T	15T
主轴直径	mm	φ190mm	φ190mm	φ220mm	φ220mm	φ260mm
主轴级数	级	3级	3级	3级	3级	3级
主轴转速	r/min	10~300r/min	5~134r/min	5~106r/min	5~106r/min	3~87r/min
主轴顶尖规格		莫氏6号	莫氏6号	公制80 1:7	公制100 1:7	公制100 1:7
X轴行程C	mm	400mm	600mm	800mm	1000mm	1250mm
Z轴行程D	mm	可根据客户需求定做	可根据客户需求定做	可根据客户需求定做	可根据客户需求定做	可根据客户需求定做
X轴快速	mm/min	2500mm/min	2500mm/min	2500mm/min	2500mm/min	2500mm/min
Z轴快速	mm/min	2500mm/min	2500mm/min	2500mm/min		2500mm/min
电动刀台尺寸E	mm	240*240mm	3/300mm0	280*280mm	500mm/min2	300*300mm
电动刀台尺寸E	mm	240*240mm	280*280mm	280*280mm	300*300mm	300*300mm
刀杆尺寸F	mm	40*40mm	40*40mm	40*40mm		40*40mm
尾座主轴直径		φ150mm		φ240mm	0*40mm4	φ320mm
尾座主轴直径	mm	φ150mm	φ180mm	φ240mm	φ240mm	φ320mm
尾座套筒行程	mm	300mm	300mm	300mm	300mm	300mm
尾座移动方式	手动	电动	电动	电动	电动	电动
尾座顶尖规格		莫氏6号	莫氏6号	公制80 1:7	公制80 1:7	公制100 1:7
			电机参数
主电机功率(变频)	KW	11KW(按加工长度1500mm)	15KW(按加工长度1500mm)	18.5KW(按加工长度1500mm)	22KW(按加工长度1500mm)	30KW(按加工长度1500mm)
进给电机功率(伺服)	KW	X轴:1.5KW Z轴:1.5KW	X轴:1.5KW Z轴:2.3KW	X轴:2.3KW Z轴:2.3KW	X轴:2.3KW Z轴:5.5KW	X轴:2.3KW Z轴:5.5KW
润滑电机功率	KW	0.37KW	0.37KW	0.55KW	0.55KW	0.55KW
			精度参数
机床圆柱度	mm	0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm
机床平面度	mm	0.03/300mm	0.	0.03/300mm	0.03/300mm	0.03/300mm
机床粗糙度	Ra	Ra3.2	Ra3.2	Ra3.2	Ra3.2	Ra3.2
外形尺寸LWH	mm	约390015001250mm	约425019501970mm	约450022002200mm	约450027502650mm	约480033003200mm
机床重量	T	约6T	约8.5T	约12T	约14.5T	约17.5T

参数尺寸

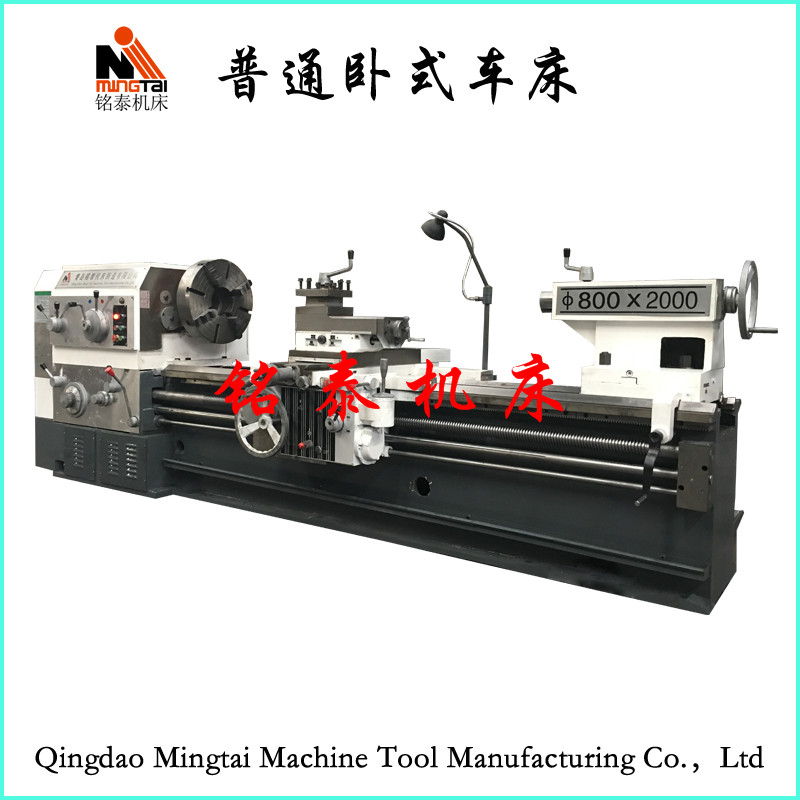

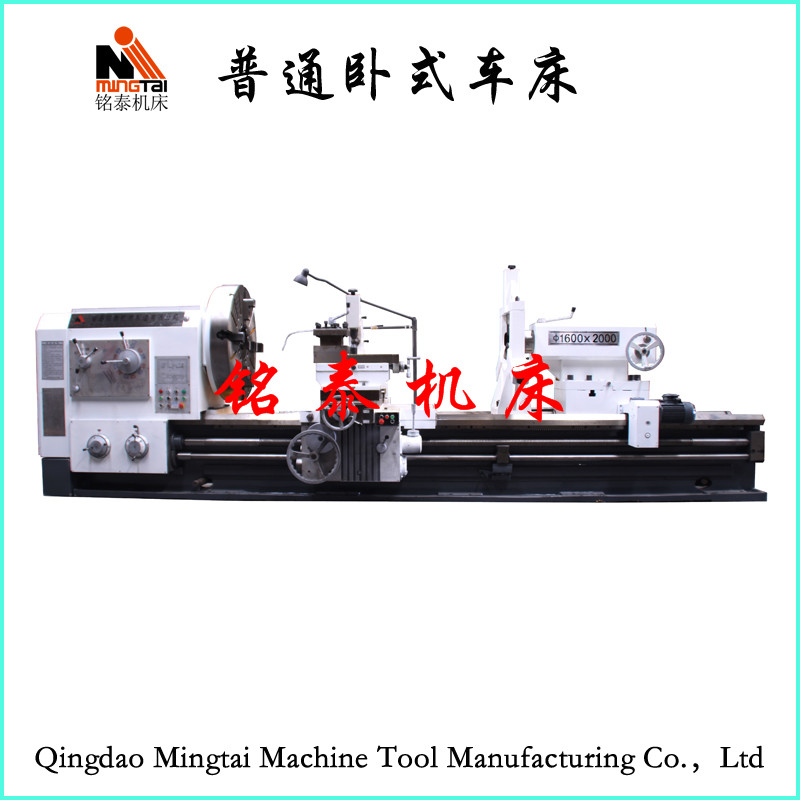

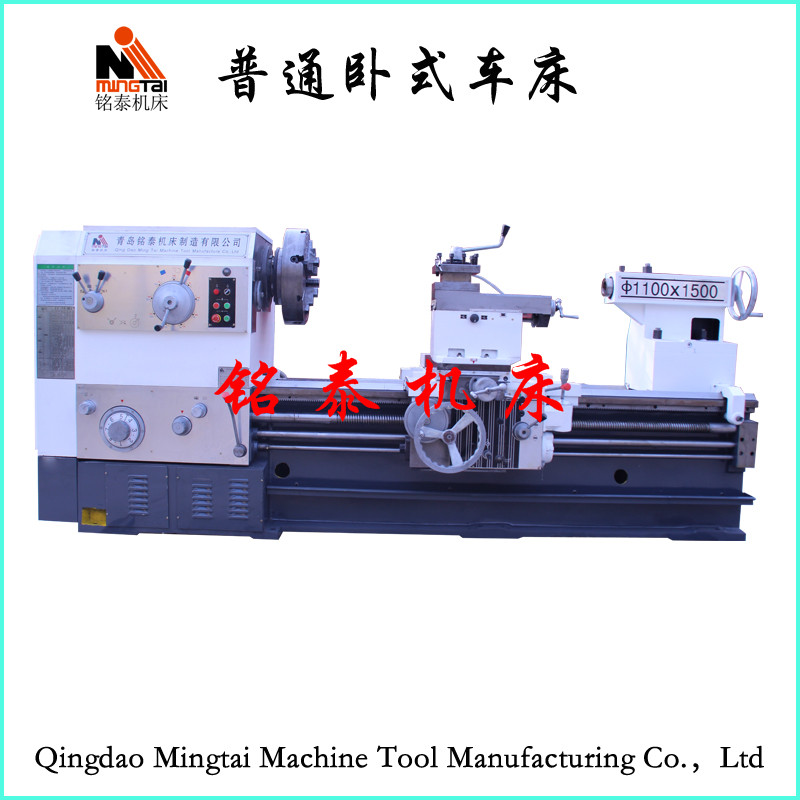

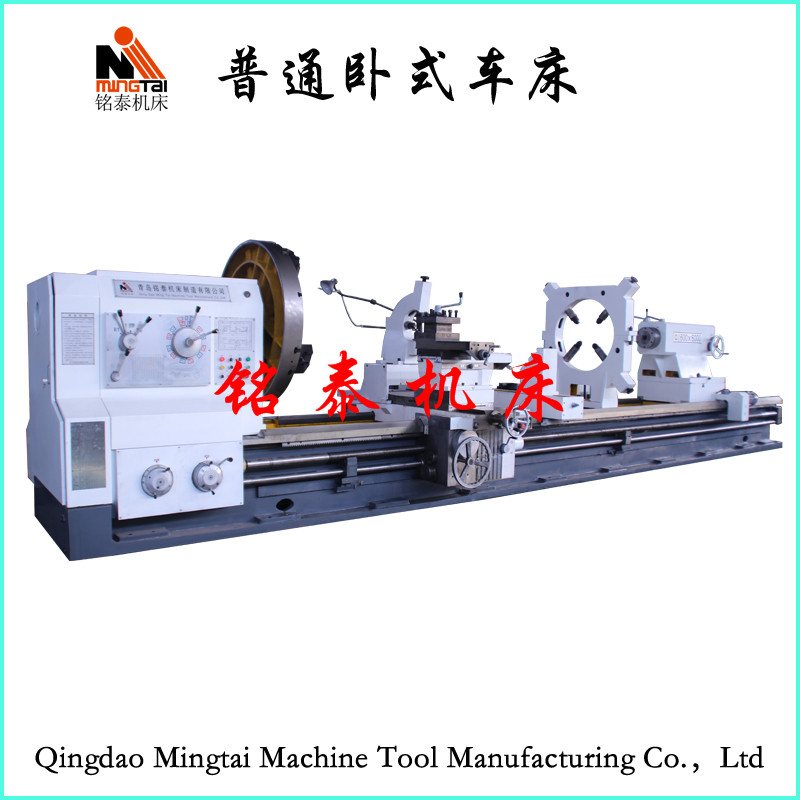

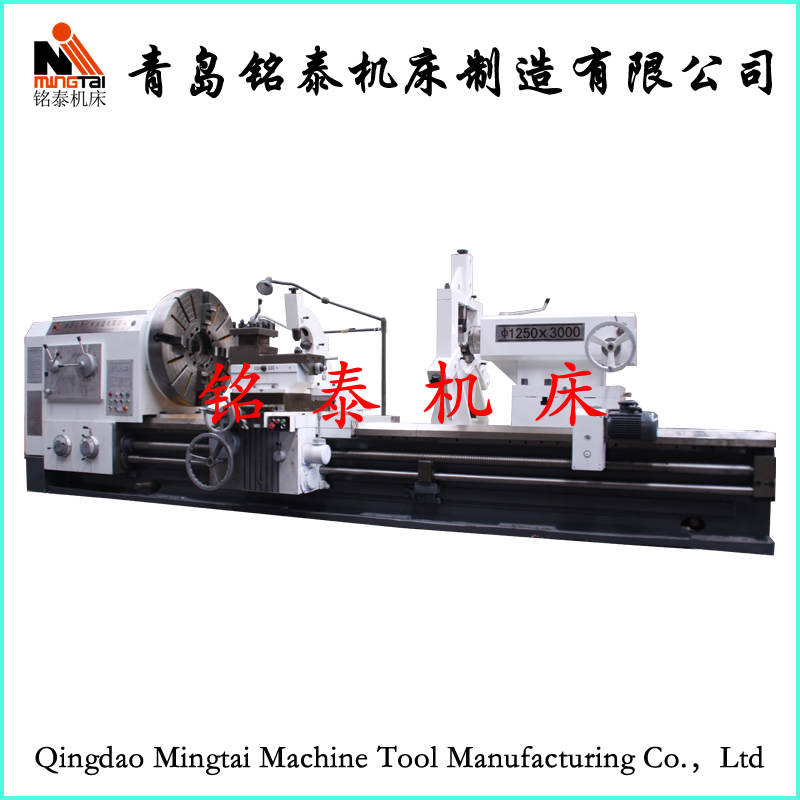

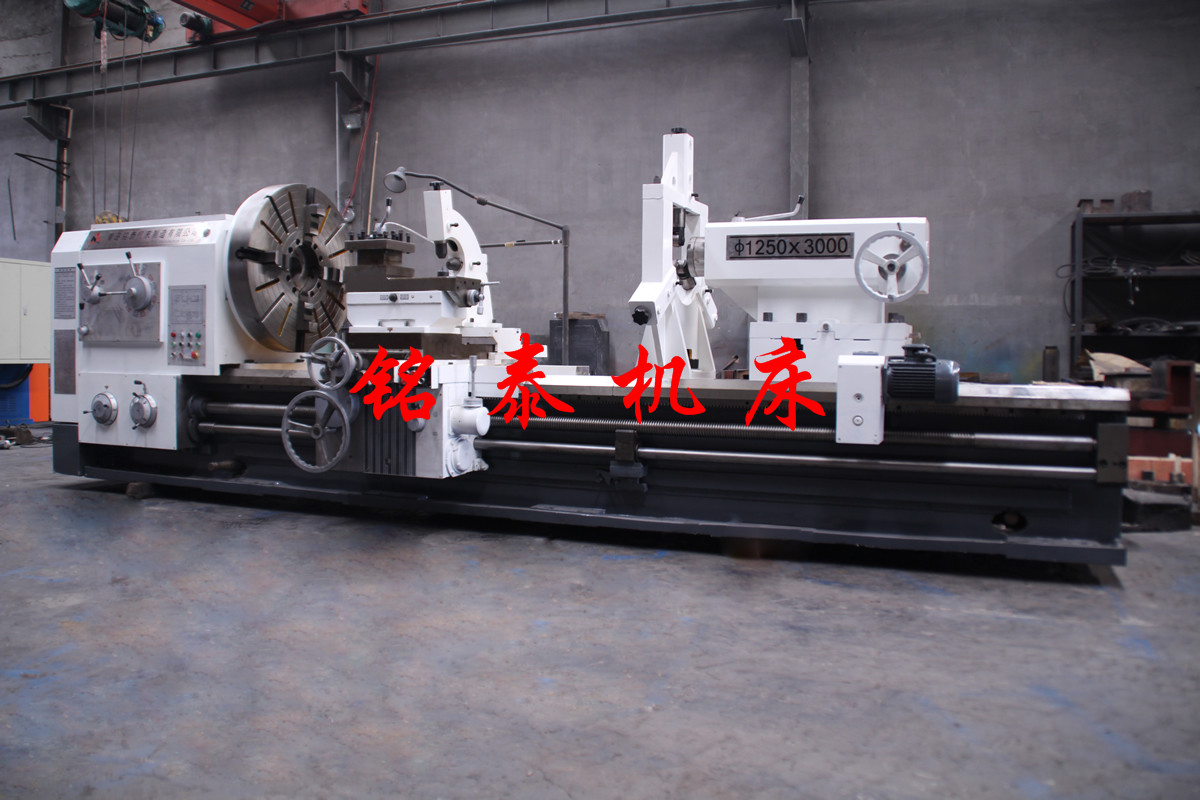

产品实拍
